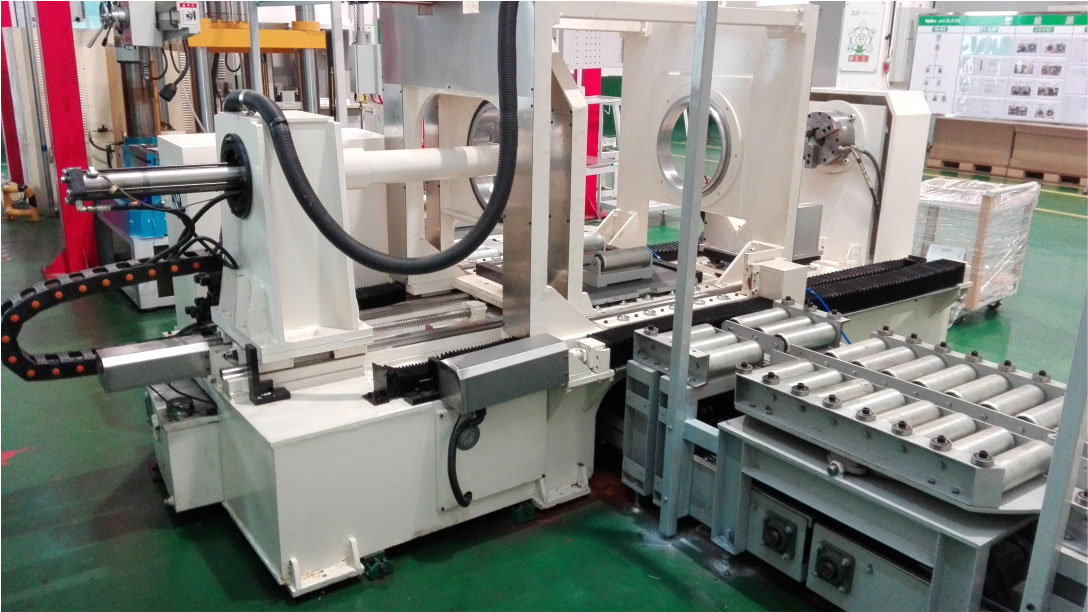

※ DH-650W型新能源电机自动合装机


本机器用于电机定、转子的自动合装。定位精度控制在0.1mm以内。合装时间3-5min。

自动合装机


自动合装机特点
1、机座采用焊接结构,退火处理。结构牢固,精度稳定。
2、转子固定采用精密液压卡盘与精密伸缩轴套顶尖机构。
3、定子固定采用锥度套与定子内孔自动定心结构。获得精确定位精度。
4、定、转子夹紧全部采用液压夹紧机构,保障夹紧安全可靠。
5、工作位置移动全部采用精密伺服驱动,确保获得精准的工作位置。
6、该设备为我司自主独立研发,已经申请发明专利,并已荣获多项实用新型专利证书。

自动合装机技术参数表

机型

DH-450W

DH-650W

最大加工直径(mm)

450

650

最大加工长度(mm)

600

800

平台至中心高(mm)

500

600

油   箱   容   量(L)

60

80

系   统   压   力(Mpa)

10

10

尾顶卡盘中心线误差(mm)

0.1

0.1

定、转子同轴度误差(mm)

0.2

0.2


定转子合装机对比手工电机合装
        传统的电机定转子合装是采用手工的方式去合装的,工作效率非常低很可能半个小时都没法合装成功一个,尤其是大型的电机定转子更是难以手工合装,往往需要更长的时间。而我们的自动合装机仅需要3-5分钟即可成功合装成功一个电机定子转子,工作效率是非常之高。至于精确度,手工方式更是没有精确度可言,完全是靠人工的经验和临场发挥。而我们的定转子合装机是有对接伺服器并且有我们专门研发的相关技术,可以控制精确度到01.mm以内。传统的定转子合装工作,也有辅助其他压力工具的,虽然可以一定程度减轻人工,但仍然是无法控制精度,力度,很容易造成合装失败,而合装失败一个将会花费合装7-8个定转子的时间。

自动合装机获得相关专利

一种电机转子的轴承装入装置

一种电机转子的轴承装入装置

一种电机转子与定子的装配装置
一种电机转子与定子的装配装置

电机装配装置的定子定位机构
电机装配装置的定子定位机构

     总之,我们睿望达是获得了电机装配装置的定子定位机构专利的,这意味着我们的电机定转子自动合装机精确度有保障,另外两个专利是一种电机转子与定子的装配装置和一种电机转子的轴承装入装置,从这两个专利可以看出我们的自动合装机是针对于电机定子转子合装的自动化设备,并且是把电机定子和转子合装的多个操作都封装到了我们的自动合装机里面了。所以大家使用我们的这块自动合装机不仅质量有保障,还非常划算!其实我们可以自豪的讲,现在大部分朋友都已经从我们的自动合装机得到了好处,为什么这样讲呢?因为利用我们自动合装机生产的电机就有很多是使用在高铁上的。高大上的高铁,相信大家对他的质量还是非常认可的,其中我们也是献出了一份力的。各大电机定转子合装厂家,不妨直接和我们联系,相信可以得出满意的电机生产的整套生产线方案!

     自动合装机现场使用视频
